Introducere

Dacă inspectați o conductă de evacuare a nisipului după o perioadă de funcționare, conducta dreaptă poate părea în continuare acceptabilă, în timp ce mai multe coturi au devenit deja vizibil mai subțiri.

Acest lucru este comun.

Nisipul și nămolul nu se mișcă prin fiecare parte a conductei în același mod. Într-o secțiune dreaptă, fluxul are o direcție relativ stabilă. La un cot, suspensia trebuie să se întoarcă, dar particulele solide nu își schimbă întotdeauna direcția la fel de repede ca apa.

Rezultatul este contactul repetat cu peretele conductei.

Din acest motiv,Conducta de refulare a nisipului UHMWPEeste adesea considerat împreună cu coturile UHMWPE și alte fitinguri{0}}rezistente la uzură, mai degrabă decât tratarea țevii drepte ca singura componentă care contează.

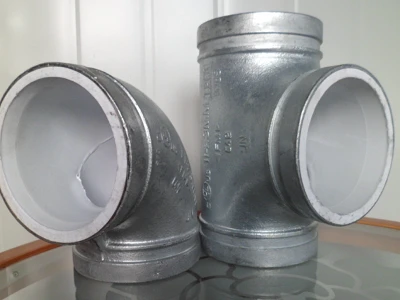

De ce coatele se uzează mai repede?

info-400-300

图 1

Motivul principal este schimbarea direcției fluxului.

Imaginează-ți un amestec de nisip-apă care se mișcă printr-o țeavă dreaptă. Majoritatea particulelor călătoresc pe direcția generală a fluxului. Când ajung la un cot, apa se întoarce în jurul cotului.

Particulele mai grele au o inerție mai mare.

Unii se deplasează spre exteriorul curbei înainte de a urma noua direcție de curgere. Pot lovi peretele, pot aluneca de-a lungul lui și pot continua în aval.

Acest lucru se întâmplă în mod repetat în timpul funcționării.

Cu o conductă de apă curată, acest efect poate să nu fie deosebit de important. Cu nămolul abraziv de nisip care funcționează continuu, acesta poate deveni una dintre principalele cauze ale uzurii localizate.

Dimensiunea particulelor face diferența

Nu toate sistemele de evacuare a nisipului au același model de uzură.

Nisipul fin se comportă diferit de nisipul grosier. Dacă sunt prezente pietriș sau particule minerale mai mari, cotul poate suferi un impact mai puternic în plus față de abraziunea de alunecare.

Duritatea particulelor contează și ea.

O conductă care transportă sedimente relativ moi nu este expusă exact la aceleași condiții ca una care transportă particule minerale dure.

Acesta este motivul pentru care o anchetă utilă a conductei ar trebui să includă dimensiunea aproximativă a particulelor și materialul transportat.

Concentrația de solide nu poate fi ignorată

Cantitatea de material solid din suspensie afectează, de asemenea, starea internă de uzură.

Un amestec cu conținut scăzut de-solide poate conține relativ puține particule care trec printr-o anumită secțiune de țeavă.

Creșteți concentrația de solide și există mai multe particule care se deplasează prin aceeași conductă în aceeași perioadă.

Diferența poate deveni semnificativă în timpul funcționării continue.

Pentru o conductă de evacuare cu nisip,mediu + concentrație + dimensiunea particulelor + viteza curgeriioferă o imagine mult mai bună a stării de uzură decât doar cuvântul „nisip”.

Unde apare UHMWPE în imagine?

Avantajul UHMWPE este în principal pe suprafața internă.

UHMWPE are rezistență ridicată la abraziune și duritate bună. Acest lucru îl face potrivit pentru aplicații în care particulele solide intră în contact continuu cu peretele conductei.

Suprafața sa interioară netedă este utilă și pentru transportul nămolului.

În loc să se bazeze doar pe rezistența structurală, UHMWPE oferă o suprafață de material potrivită în mod special pentru serviciul abraziv.

Acest lucru este relevant în special în locațiile în care uzura este concentrată.

info-400-300

图 2

Ce zici de coatele UHMWPE?

O țeavă dreaptă-rezistentă la uzură nu rezolvă prea multe dacă coatele rămân punctul slab.

Pentru o conductă care conține mai multe schimbări de direcție, coturile trebuie luate în considerare în timpul specificației inițiale.

Cotul necesar poate depinde de:

Diametrul conductei

Presiunea de lucru

Dimensiunea particulelor

Concentrația de solide

Viteza curgerii

Unghiul de îndoire și aspectul conductei

Pentru lucrări abrazive severe, specificațiile de montare pot merita la fel de multă atenție ca și țeava dreaptă.

Parametrii conductei de evacuare a nisipului UHMWPE

Parametru	Specificație tipică
Material	UHMWPE
Diametrul nominal	DN50–DN1200
Lungime standard	9 m / 12 m
Presiune nominală	PN1.0–PN10
Temperatura de lucru	Aproximativ . -269 grade până la +80 grade
Mediu	Nisip, sedimente, șlam abraziv
Aplicație	Evacuarea nisipului, dragarea, transportul nămolului

Specificația finală trebuie confirmată în funcție de presiunea reală, condițiile de curgere, caracteristicile particulelor și configurația conductei.

Când ar trebui să priviți dincolo de țeava dreaptă?

Există mai multe semne de avertizare.

Dacă aceleași coturi sunt înlocuite mai frecvent decât secțiunile drepte, uzura localizată afectează deja sistemul.

Dacă concentrația de șlam a crescut, este posibil ca selecția inițială a țevii să nu mai reflecte starea curentă de funcționare.

Dacă debitul s-a modificat, schimbarea rezultată a vitezei poate afecta și uzura.

Și dacă conducta a fost extinsă, coturi sau reductoare suplimentare pot introduce noi locații de uzură mare-.

În aceste situații, schimbarea numai a materialului țevii drepte poate să nu rezolve întreaga problemă.

Țevi UHMWPE sau UHMWPE-Oțel căptușit?

Acestea sunt structuri diferite de conducte.

O țeavă solidă UHMWPE folosește UHMWPE ca corp de țeavă. Oferă greutate redusă, rezistență la abraziune și rezistență la coroziune.

O țeavă de oțel căptușită-UHMWPE combină o structură exterioară din oțel cu o căptușeală interioară UHMWPE. Acest lucru poate fi luat în considerare atunci când sistemul are cerințe specifice structurale sau de presiune.

Alegerea depinde de DN, presiune, condițiile de instalare și cerințele mecanice ale conductei.

Solicitați o ofertă pentru conducte UHMWPE

Pas	Proces
1	Trimiteți cerințe- DN, presiune, cantitate și aplicare
2	Confirmare specificație- Tipul conductei, dimensiunea, grosimea peretelui și racordarea
3	Citat- Preț, termen de livrare, termeni de ambalare și livrare
4	Comanda & Productie- Contract, plată și producție
5	Inspecție și livrare- Inspecție de calitate și expediere
