La site-urile miniere, operatorii se tem cel mai mult nu este „costul mare”, ci „repetiția”.
Un blocaj azi, uzura-până mâine, căderea insuficientă a presiunii a doua zi după-multe probleme de transport al nămolului pot fi urmărite în cele din urmă nu la pompă sau la proces, ci la o problemă fundamentală:celconductă de şlamdiametrul nu a fost selectat corect de la început.
Odată ce diametrul este greșit, ești forțat să alegi între eleconsum mai mare de energieşirisc operațional mai mare.
Acest ghid explică selecția diametrului conductei de șlam într-un mod clar și sistematic:
Cum se determină diametrul țevii în funcție de condițiile de lucru
Cum să potriviți materialele comune ale țevilor
Ce industrii sunt mai predispuse la greșeli de selecție
Ce întrebări cheie trebuie clarificate înainte de a cumpăra
Dacă doriți ca sistemul dvs. de conducte de dejecții să funcționeze stabil, să dureze mai mult și să reducă timpul de nefuncționare, acesta este un ghid care merită salvat.
1. De ce selectarea diametrului conductei de șlam este o sarcină de „inginerie de sistem”.
Multe decizii de diametru sunt luate prin experiență, prin copierea liniilor vechi sau prin referirea la alte proiecte. Dar transportul nămolului nu este un transport cu apă curată. Suspensia este un mediu solid-lichid în două-faze, cu eroziune de particule, fluctuații de concentrație și un comportament complex al curgerii.
O mică abatere a diametrului poate afecta întregul sistem:
Diametrul prea mic
Viteza de curgere crește, uzura se accelerează, rezistența locală crește, pompele lucrează mai mult, consumul de energie crește și riscurile de vibrații, zgomot și scurgeri cresc.
Diametrul prea mare
Viteza curgerii scade, solidele se depun, presiunea devine instabilă și riscurile de blocare cresc. Costurile de curățare, dezmembrare și perioade de nefuncționare cresc.
Diametru corect, dar material nepotrivit
Unele condiții necesită rezistență mare la uzură; altele cer rezistență la coroziune sau la temperatură. Concentrarea doar pe „diametru” ignorând „material + structură” duce, de asemenea, la defecțiuni premature.
Adevăratul scop alconductă de şlamselectarea diametrului nu înseamnă alegerea unui număr-ci asigurăstabilitate pe termen lung-, întreținere redusă, scalabilitate și capacitate de service.
2. Clarificați aceste condiții de lucru înainte de a selecta diametrul
Selectarea exactă a diametrului începe cu date operaționale clare.
1) Caracteristicile șlamului
Conținut solid (fracție de masă sau volum)
Distribuția dimensiunii particulelor (particule fine, grosiere, unghiulare)
Interval de densitate și vâscozitate
Prezența mediilor corozive (acide, alcaline, săruri, solvenți)
2) Cerințe de transport
Debitul proiectat și capacitatea de extindere viitoare
Căderea de presiune admisibilă
Mod de funcționare (continuu sau intermitent, frecvență de pornire-oprire)
3) Condițiile traseului conductei
Lungime totală și diferență de cotă
Numărul și raza curbelor
Transport pe distanțe lungi-sau mai multe ramuri
Spațiu de instalare și surse de vibrații
4) Strategia de mediu și întreținere
Interval de temperatură (temperatură scăzută de iarnă, căldură de vară, temperatură de proces)
Capacitate de întreținere (inspecție de rutină, capacitate de porc)
Costul timpului de nefuncționare pe oră
Aceste variabile determinăinterval rezonabil de viteză, rezistența sistemului și nivelurile necesare de uzură și rezistență la coroziune.
3. Cum se calculează și se selectează diametrul: Concentrați-vă pe doi factori de bază
Fără a complica prea mult matematica, concentrează-te pedebitulşiviteza curgerii.
1) Determinați mai întâi debitul, apoi determinați diametrul din viteză
Debitul este cerința grea din proces.
Viteza definește limitele de siguranță operațională.
Prea mare → uzură accelerată.
Prea scăzut → sedimentare și blocaj.
În practică, inginerii selectează o viteză într-un interval acceptat de industrie-pentru a echilibra riscurile de uzură și sedimentare, apoi calculează diametrul conductei în consecință. Selectarea pompei și verificarea căderii de presiune completează bucla.
2) Nu ignora rezistența locală
Calculele țevilor drepte nu sunt suficiente. Cele mai multe defecțiuni apar la:
coate
Tricouri
Reductoare
Supape
Schimbări de cotă
Particulele accelerează și impactează zonele concentrate, creând puncte fierbinți de uzură. Prin urmare, selectarea diametrului trebuie să fie integrată cu proiectarea structurală și armarea materialului.
4. Potrivirea materialelor cu condițiile de lucru
Selecția materialului pentru conductele de șlam se învârte în jurul rezistenței la uzură, rezistenței la coroziune, rezistenței structurale, greutății, instalării și costului ciclului de viață.
Două soluții comune în sistemele de șlam industrial:
1) Țevi din polietilenă cu greutate moleculară ultra-UHMWPE
Potrivit pentru aplicații cu-abraziune ridicată, unde se dorește o decalare redusă și o frecare mai mică.
Avantaje:
Rezistență excelentă la abraziune
Suprafață interioară netedă, pierderi de frecare mai mici
Ușoare, instalare mai ușoară
Rezistență chimică bună în multe medii

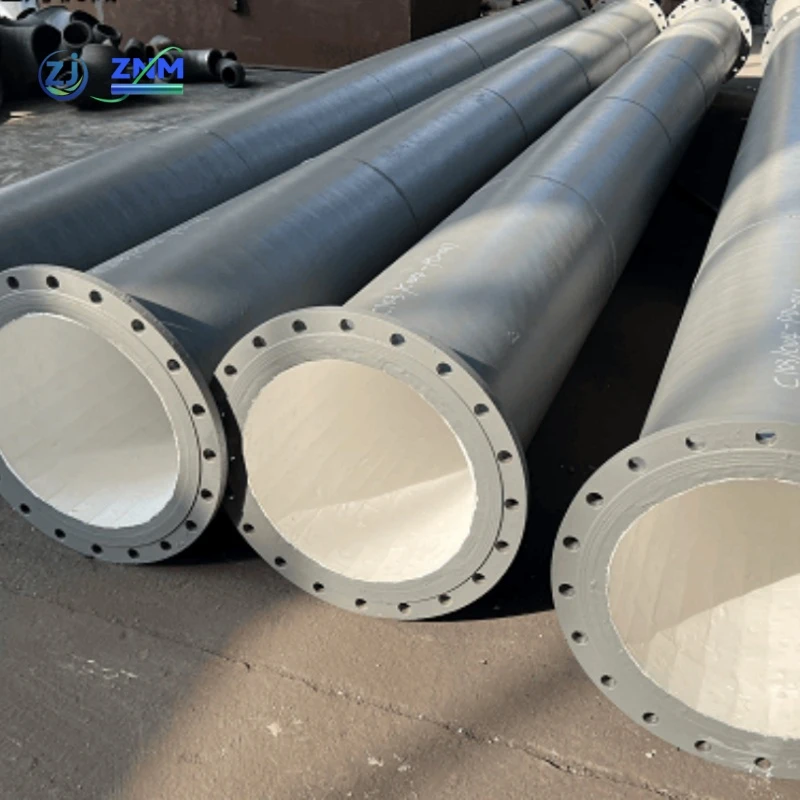

2) Țevi din oțel-compozite căptușite
Potrivit pentru-presiune înaltă, temperatură-înaltă, sarcini grele-sau condiții structurale solicitante.
Avantaje:
Rezistență structurală ridicată
Rezistență puternică la forțele externe
Marja de siguranta mai mare in conditii complexe de operare
Diametrul și selecția materialului sunt interconectate. Același debit cu materiale diferite duce la diferențe de rezistență, rata de uzură, metoda de instalare și strategia de întreținere. Selecția trebuie să ia în considerare sistemul ca întreg.
5. Adevăratul avantaj: Costuri mai mici ale ciclului de viață
Cel mai mare cost în proiectele de conducte de namol nu este achiziția inițială, ci:
Timp de nefuncţionare
Reparații de urgență
Consumul de energie al pompei
Fluctuațiile producției
O selecție- bine proiectată a diametrului conductei de șlam oferă:
Regim stabil de curgere
Frecvența de întreținere redusă
Locații de uzură controlate
Capacitate de extindere viitoare
Consum de energie optimizat
Când diametrul și materialul sunt potrivite corespunzător, sistemele de șlam tind să devină mai stabile în timp, mai degrabă decât mai problematice.
6. Puncte de focalizare specifice-industriei
Deși toate implică transportul nămolului, industriile acordă prioritate diferită:
Minerit:Eroziunea puternică a particulelor, linii lungi → se concentrează pe rezistența la uzură și pe armarea punctelor fierbinți
Metalurgie:Temperaturi mai ridicate, medii complexe → siguranță structurală
Cărbune:Fluctuația șlamului → anti-sedimentare și curgere stabilă
Exploatarea fosfatului:Chimie complexă → rezistență la coroziune și detartrare
Industria chimică:Medii sensibile și temperatură → compatibilitate și marjă de siguranță
Cele mai bune soluții diferă în funcție de industrie. Evitați copierea desenelor din diferite sectoare.
7. Șapte întrebări de pus înainte de a cumpăra
Care este baza pentru diametrul recomandat?
Sunt luate în considerare extinderile viitoare de capacitate?
Unde sunt punctele de uzură prognozate?
Este verificată compatibilitatea materialului pentru acest suspensie?
Ce metoda de conectare se propune?
Ce strategie de întreținere este inclusă?
Există proiecte de referință similare?
Întrebările-la nivel de sistem produc soluții-la nivel de sistem.
8. Capacitatea de inginerie din spatele produsului
A conductă de şlamnu este doar o conductă-este un sistem de transport pe termen lung-.
Luoyang Zhengju este specializată în producția de conducte industriale, oferind un sistem cuprinzător de produse, inclusiv țevi UHMWPE și țevi din oțel-compozite. Aceste produse sunt aplicate pe scară largă în minerit, metalurgie, cărbune, fosfat și industriile chimice.
Această capacitate integrată permite selecția diametrului să treacă dincolo de limitele unice-materialului și către soluții de sistem optimizate, bazate pe-condiții.
Concluzie
Conducta de nămolselectarea diametrului poate arăta ca o chestiune de dimensiune, dar în esență determinăstabilitatea sistemului.
Alegerea corectă a unui inch poate economisi:
Un an de costuri de oprire
Riscuri de reparații de urgență
Instabilitatea producției
